    高壓開關柜的面板基本操作及停送電操作程序【發表日期:2019-05-20 09:49:00】

    一、面板基本操作:


    1.合閘分閘操作



    斷路器在試驗位置時,合閘需按試驗合閘按鈕進行合閘,分閘需逆時針旋轉合閘分閘轉換開關使其分閘;

    斷路器在工作位置時,合閘需順時針旋轉合閘分閘轉換開關進行合閘,分閘需逆時針旋轉合閘分閘轉換開關使其分閘。



    2.儲能操作



    在斷路器合閘前,必須先將斷路器儲能,將儲能旋鈕打到通的位置,斷路器每次合閘后會自動儲能,儲能完成后儲能指示燈有指示。



    3.就地和遠控



    就地遠控轉換開關在就地位置是斷路器的合分閘只能在柜體面板上操作KYN28-12高壓開關柜生產廠家,在遙控位置時斷路器的合分閘只能在后臺界面上操作。



    4.加熱器與照明



    在柜體有溫濕度控制器,若柜體內濕度較大需將加熱器旋鈕打開,是其柜體干燥。需觀察電纜室情況時可打開檢修照明燈,透過觀察窗查看電纜室情況。



    5.綜合保護繼電器使用



    REF615、REF542pLus綜合保護繼電器的使用詳見其操作手冊。



    二、送電操作程序:

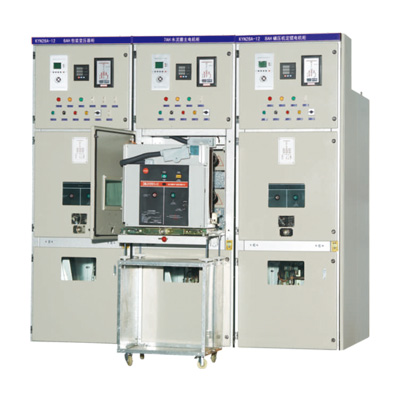

    1.通過手車轉運小車將斷路器手車(或PT手車、隔離手車、熔斷器手車)推入開關柜;手車進柜時將手車的左右把手同時向內拉至把手Ⅱ位置并將手車推入開關柜的試驗位置,然后將手車的左右把手同時向外推至把手Ⅰ位置,使手車推進機構與開關柜可靠鎖定。

    2.將手車的二次插頭插入開關柜的二次插座內,并用扣件鎖定;

    3.關閉開關柜后門(電纜室門)和前門(斷路器室門);打開接地刀操作活門,用接地刀操作手柄(逆時針方向)打開接地刀,抽出接地刀操作手柄關閉接地刀操作活門,并確認接地刀處于分閘狀態。

    4.檢查儀表室內的控制、合閘、信號、交流及母線電壓等電源開關(或二次熔斷器)處于合閘狀態,并測量電源電壓屬于正常范圍后,關閉儀表室門。

    5.用就地或遠方操作方式控制操作(處在開關柜試驗位置的)斷路器合、分各一次,確認斷路器控制回路接線及信號回路顯示正確。

    6.打開手車機構操作活門,用手車推進搖把(順時針方向)將手車推入開關柜工作位置(手車到達工作位置時會發出“卡嗒”的扣鎖響聲),取出手車推進搖把并關閉手車機構操作活門。

    7.用就地或遠方操作方式控制操作(處在開關柜工作位置的)斷路器合閘。

    8.檢查開關柜的帶電顯示器A/B/C三相指示燈亮,此時開關柜已處于高壓帶電狀態,測量或觀察微機保護裝置顯示的母線電壓及出線電流是否處于正常范圍。



    三、停電操作程序:


    1.用就地或遠方操作方式控制操作(處在開關柜工作位置的)斷路器分閘。

    2.檢查開關柜的帶電顯示器A/B/C三相指示燈熄滅。此時開關柜已處于高壓出線側斷電,但高壓母線側仍然處于帶電狀態(熱備用狀態)。

    3.打開手車機構操作活門,用手車推進搖把(逆時針方向)將手車退出到開關柜試驗位置(手車到達試驗位置時會發出“卡嗒”的扣鎖響聲),取出手車推進搖把并關閉手車機構操作活門。



    此時斷路器處于開關柜試驗位置,屬于停電待用狀態(冷備用狀態)。KYN28-12高壓開關柜生產廠家再次送電時可省略送電操作程序的第1、2、3項操作步驟。



    四、手車拉出柜外的操作程序:


    1.斷路器手車(或PT手車、隔離手車、熔斷器手車)需要拉出柜外時,應首先完成停電操作程序的所有步驟。

    2.需要進行接地刀合閘操作時,應先打開接地刀操作活門,用接地刀操作手柄(順時針方向)使接地刀合閘,抽出接地刀操作手柄并確認接地刀處于合閘狀態。(如不需要接地刀合閘操作,可不進行此項操作)

    3.打開開關柜前門(斷路器室門),拔掉手車的二次插頭。

    5.將手車轉運小車放置并鎖定在開關柜前指定位置;將手車的左右把手同時向內拉至把手Ⅱ位置,并將手車拉出至轉運小車上,將手車的左右把手同時向外推至把手Ⅰ位置與轉運小車鎖孔可靠鎖定。

    6.檢查開關柜內的上、下靜觸頭防護活門處于自動閉合位置,關閉開關柜前門(斷路器室門)。



    五、高壓電纜室停電檢修操作程序:


    1.完成停電操作程序的所有步驟。

    2.打開接地刀操作活門,用接地刀操作手柄(順時針方向)使接地刀合閘,抽出接地刀操作手柄并確認接地刀處于合閘狀態。此時電纜出線側已處于安全接地狀態。

    3.打開開關柜后門(電纜室門),用高壓驗電裝置檢測并確認電纜室內的所有導電部分完全處于停電狀態后,檢修人員才可進入高壓電纜室進行工作。
